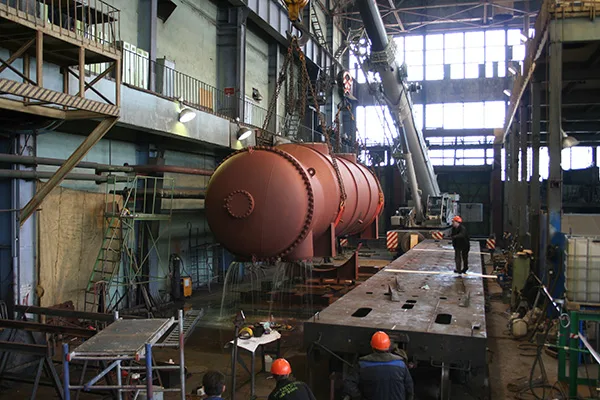

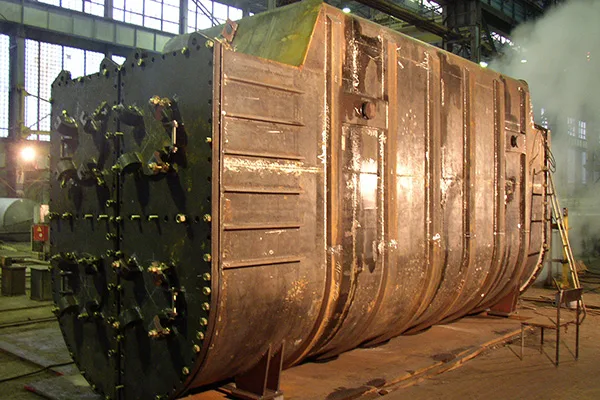

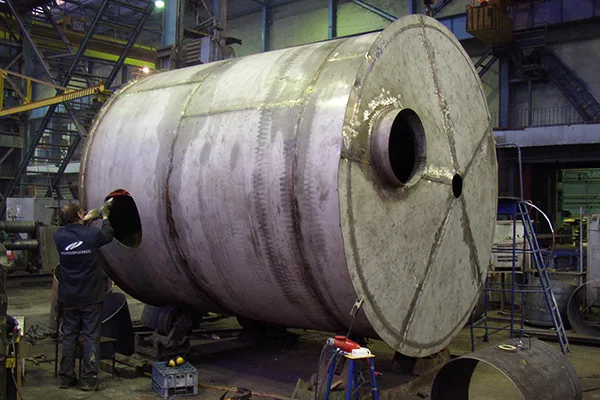

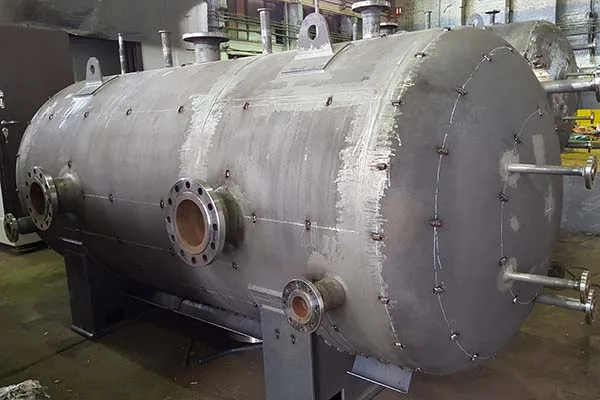

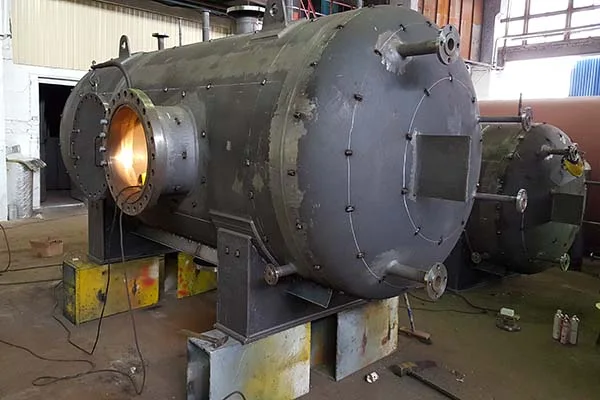

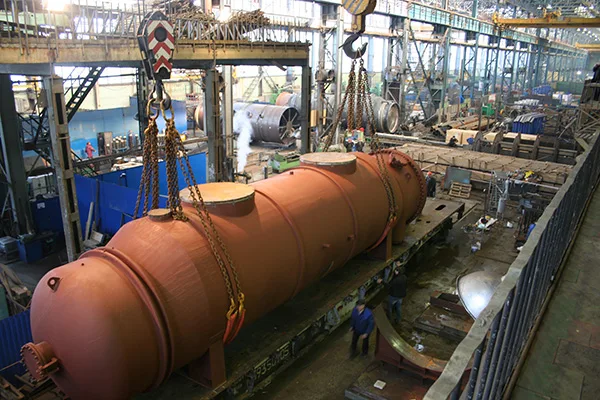

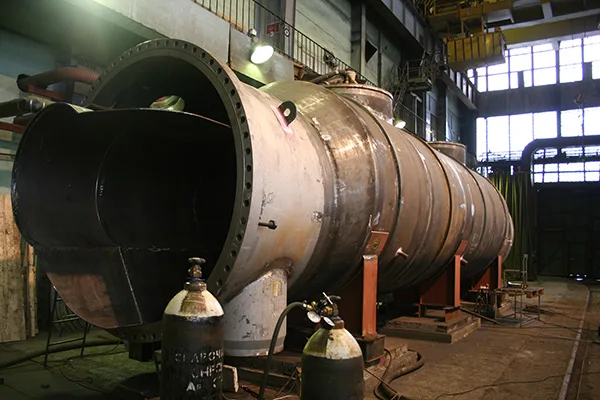

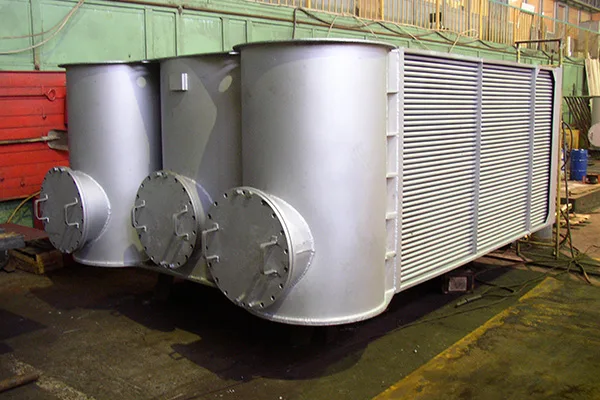

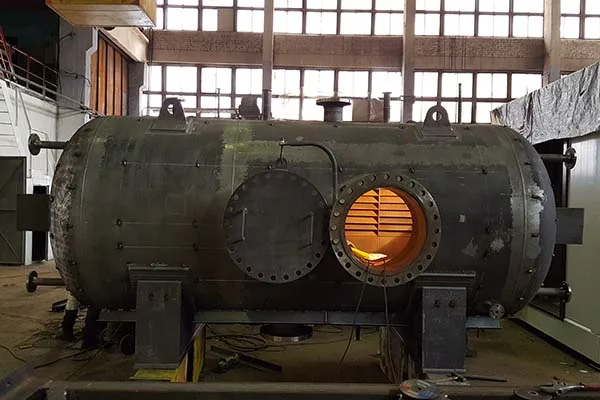

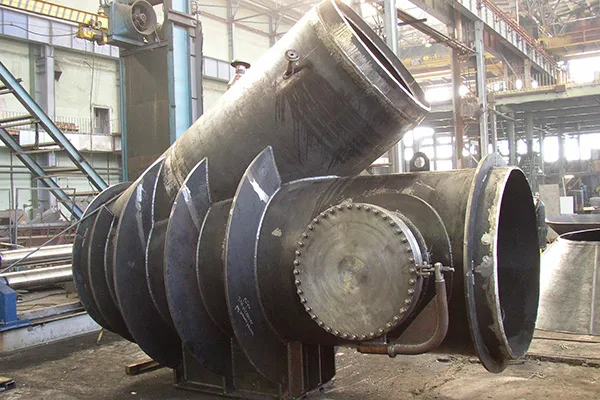

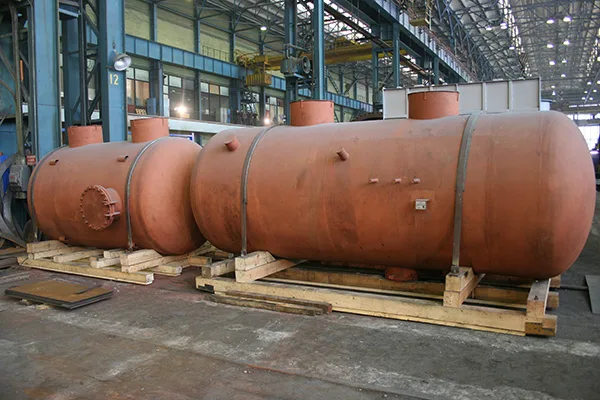

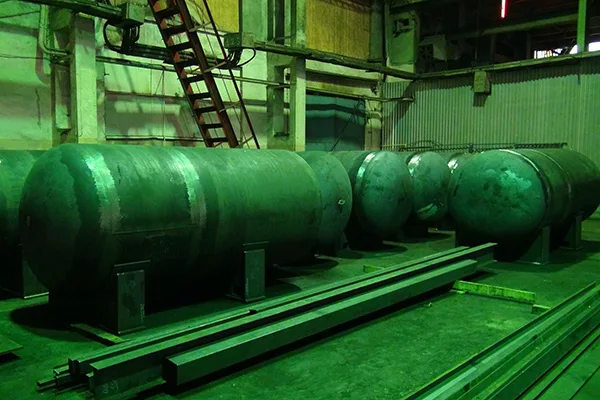

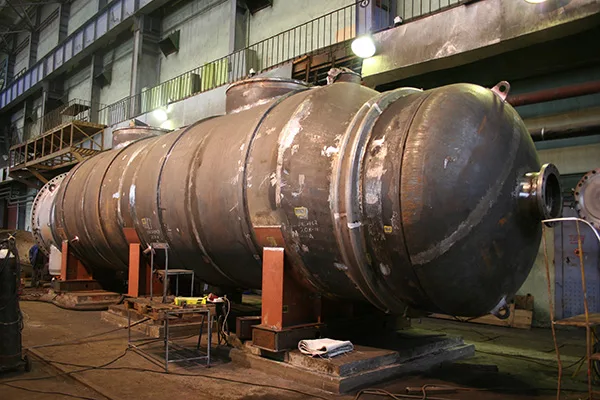

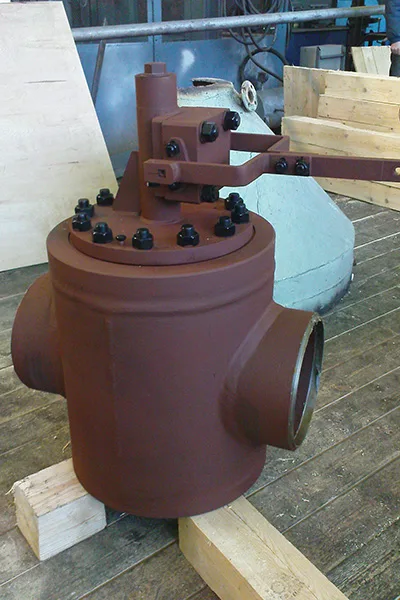

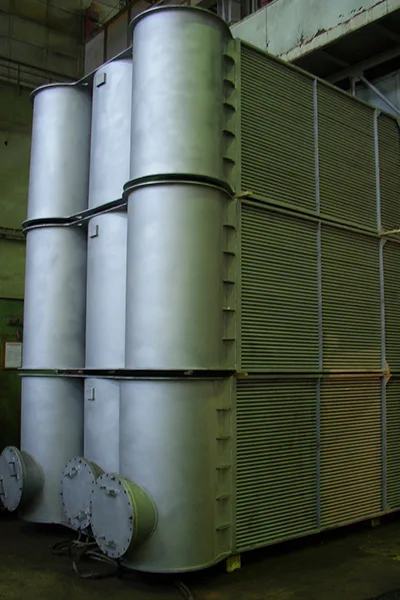

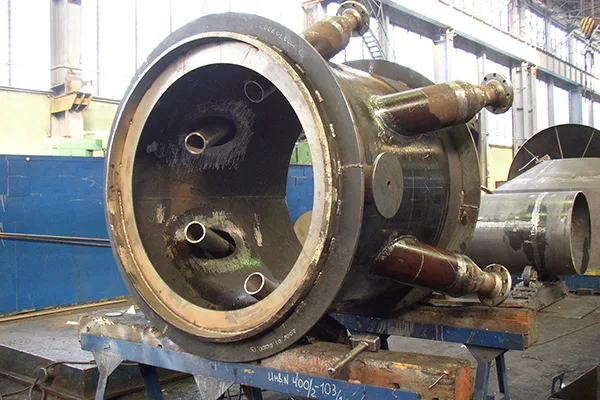

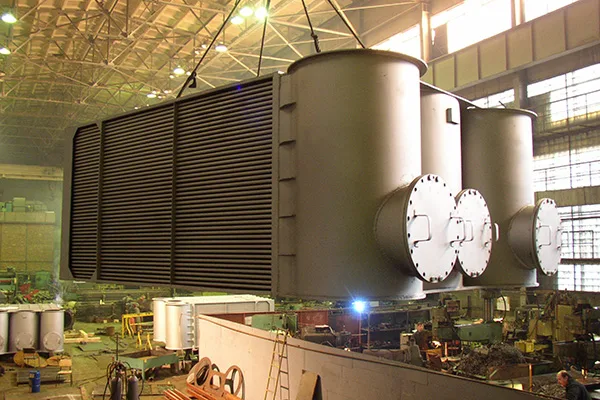

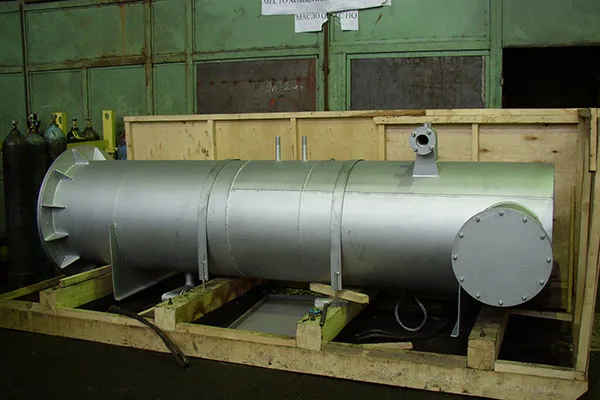

Отгруженная продукция

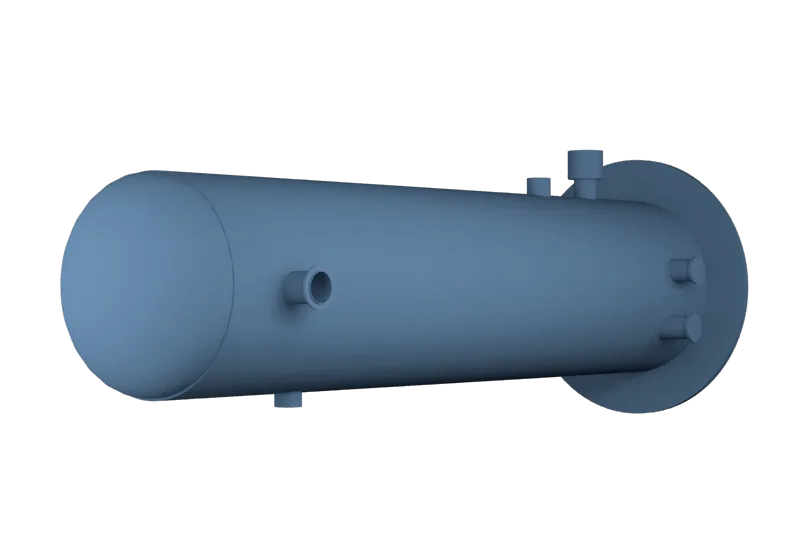

Подогреватель высокого давления

Чтобы осуществить регенеративный подогрев питательной воды парогенераторов АЭС или котлоагрегатов тепловых электростанций используют подогреватель высокого давления ПВ. Когда отбираемый из промежуточных ступеней турбин пар охлаждается и конденсируется, выделяется энергия, именно она и используется для подогрева.

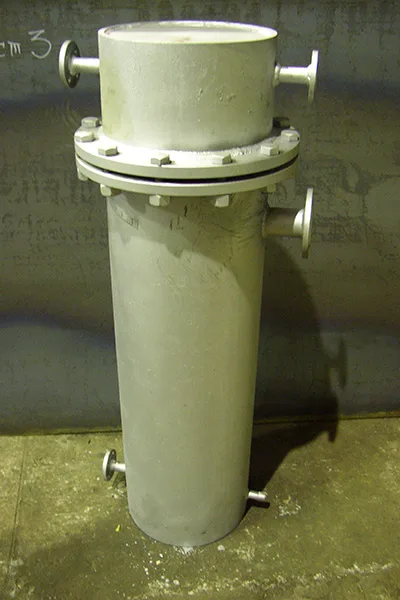

Подогреватель высокого давления представляет собой кожухотрубный теплообменник вертикального типа, основными узлами которого являются: корпус, трубная система, водяная камера.

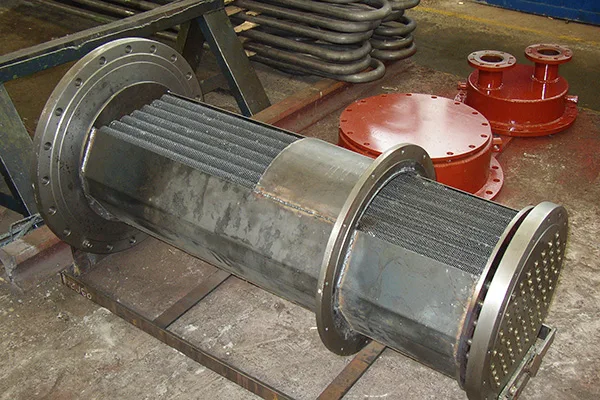

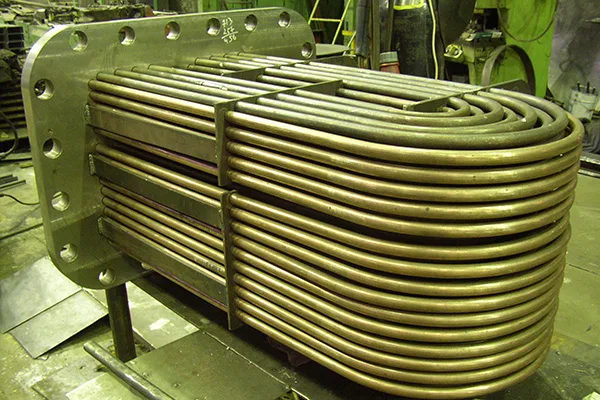

Трубная система состоит из трубной доски, каркаса, U-образных теплообменных труб, концы которых развальцованы в трубной доске.

Каркас трубной системы имеет поперечные сегментные перегородки, направляющие поток пара и служащие промежуточными опорами для теплообменных труб.

Водяная камера состоит из цилиндрической обечайки, эллиптического днища и фланца для соединения с трубной системой и корпусом, патрубков подвода и отвода воды. Внутренний объём камеры разделён перегородками на отсеки, благодаря которым вода совершает 4 хода. В верхней части водяной камеры предусмотрена установка клапана для спуска воздуха из трубной системы при гидроиспытании.

В подогревателе нагреваемая вода движется по теплообменным трубкам, а греющий пар поступает через пароподводящий патрубок в межтрубное пространство и проходя между направляющими сегментными перегородками, конденсируется.

Конденсат пара стекает в нижнюю часть корпуса и отводится из подогревателя через регулирующий клапан, управляемый электронным автоматическим устройством.

Аппаратура автоматического регулирования уровня конденсата поддерживает нормальный уровень конденсата в корпусе, выпускает избыток конденсата в дренажную сеть и препятствует выходу пара из корпуса.

ЗАО «Опытное машиностроительное производство» проектирует и изготавливает подогреватели высокого давления. Производство позволяет учитывать реальные условия эксплуатации и исходные данные, предоставленные Заказчиком. Конструкция изделий предполагает фланцевые соединения элементов, что повышает надежность изделий и не доставляет проблем во время ремонта. Достаточно просто заменить вышедший из строя узел и продлить срок службы всей системы. Обращаем ваше внимание, что любые конструктивные элементы можно также заказать у нас.

Производство подогревателей осуществляется в нескольких типоразмерах, при этом всегда используется конструкция коллекторного типа, которая имеет вертикальное расположение. Собственное производство и мощнейшая производственная база позволяют нам изготавливать подогреватели под любые запросы Заказчика без ограничения в размерах и толщинах стенок изделия.

Для заказа расчета стоимости необходимо :

  • Заполнить Форму «Отправить заявку»
  • Заполнить присланный нами  «Опросный лист»



Краткая информация о возможностях производства, лицензиях и сертификатах, контроле качества.



 1.Возможности производства

  • Максимальные масса габаритные параметры изготавливаемых изделий : 7метров х 7 метров х 25 метров, весом до 200.0 тн

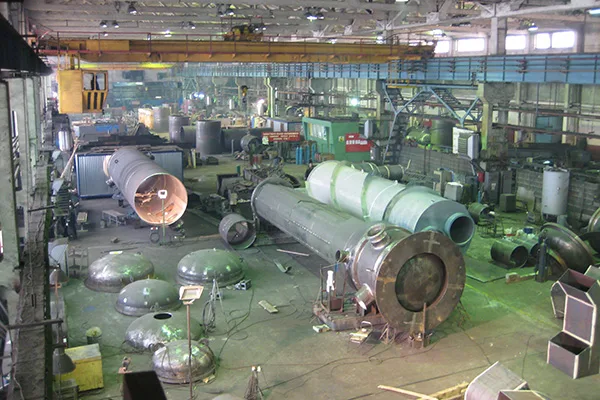

  • Производственные площади – 10 000 кв.м. Численность ОПР – 150 чел. Грузоподъемное оборудование до 200 т.

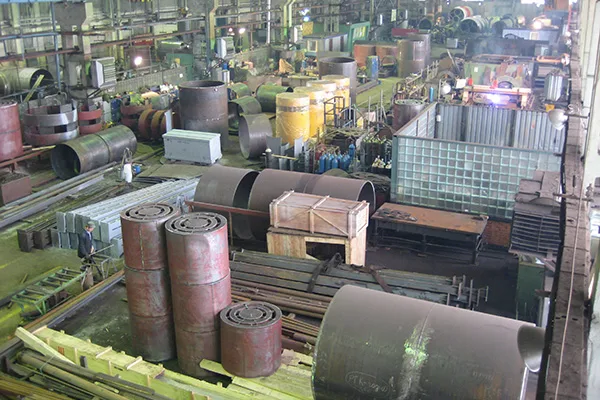

  • Производственные цеха компании  оснащены необходимым и, в том числе, уникальным заготовительным, сварочным и станочным оборудованием, позволяющим осуществлять
  • Резку листового металлопроката установкой с ЧПУ для плазменной , лазерной и газовой резки металла толщиной от 2 до 300 мм (размер раскройного стола 2,4 х 8 м).
  • вальцовку обечаек с толщиной стенки от 0.5 до 60.0 мм;
  • автоматическую сварку под слоем флюса , полуавтоматическую в среде защитных газов, аргонно-дуговую сварку и ручную электродуговую сварку.
  • термическую обработку изделий , максимальным размером   3.0 метра х 3.0 метра х 8.0 метра ;
  • виброотпуск сварочных напряжений для крупногабаритных конструкций ;

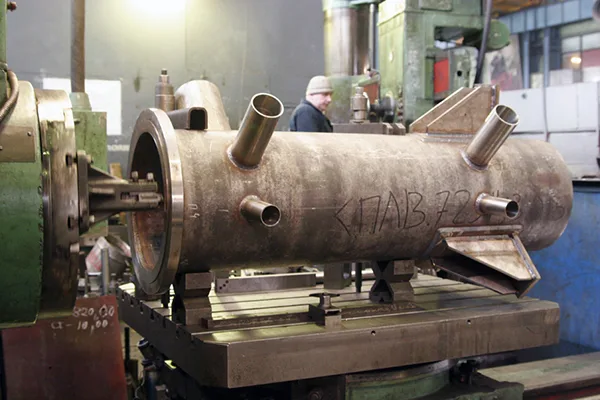

  • механическую обработку корпусных деталей и узлов с возможностью - выполнения расточных, фрезерных, токарных и сверлильных операций , в т.ч. крупногабаритных деталий ;
  • контроль качества сварных соединений неразрушающими методами (ультразвуковая дефектоскопия, рентгено контроль, цветная и люминесцентная дефектоскопия), проведение гидроиспытаний ;
  • При изготовлении оборудования применяются углеродистые, низколегированные, высоколегированные, двухслойные стали, а также сплавы на основе титана, алюминия, никеля и другие ;



 2. При отгрузки, с изделием Заказчик получает паспорта и удостоверения качества изготовления, заключения об испытаниях.


 3. ЗАО "Опытное машиностроительное производство" имеет все необходимые для работы сертификаты и разрешения:

  • Лицензия ФСЭТАН № СЕ-12-101-3915 от 10.09.2015 г. на изготовление оборудования для АЭС.
  • Сертификат соответствия № РОСС RU.3992.04ФЖШ0.0145. Срок действия до 28.03.2019 года  на  соответствие требованиям ГОСТ  ISO 9001-2015   (ISO 9001:2011)  органом  по  сертификации  ООО «Главстандарт» в 2016 году.
  • Свидетельство СТЭК  № 68А050401 от 29.01.2015 г.об аттестации лаборатории неразрушающего контроля ЗАО «Опытное машиностроительное производство».
  • Сертификат на право изготовления сосудов, работающих под давлением, в соответствии с требованиями международных стандартов кодекса ASME секция U;
  • Разрешение  на применение на сосуды и аппараты колонные, емкостные, теплообменные, аппараты с перемешивающими устройствами и пр.;
  • Разрешения на выполнение проектных, конструкторских работ и др.
  • Свидетельства НАКС о готовности к использованию аттестованной технологии сварки в соответствии с требованиями РД 03-615-03 (способы сварки: РД, АФ, РАД+МП).
  • Свидетельства НАКС об аттестации сварочного оборудования в соответствии с требованиями РД 03-614-03 (марки оборудования: ВДУ-1250, АДФ-1000).
  • Свидетельства НАКС об аттестации сварочного оборудования в соответствии с требованиями РД 03-614-03 (марки оборудования: КЕМПОМАТ4200).
  • Таможенный союз . Декларация соответствия ТС № RU Д- RU.МН 09В00058 .
  • Сертификат соответствия №0145650 выданный Федеральным агентством  по техническому регулированию и метрологии №РОСС RU . АГ80 Н00079.

  ЗАО "Опытное машиностроительное производство" имеет   многие  другие  разрешения  и декларации.


4. Контроль качества :

  • ЗАО "Опытное машиностроительное производство" имеет систему    менеджмента качества применительно к проектированию, производству и ремонту теплообменного, емкостного и прочего оборудования для тепловой, атомной энергетики, химической, нефтехимической промышленности ,  газовое , подъёмно-транспортное оборудование , котельное оборудование и строительные конструкции и соответствует требованиям  ГОСТ ISO 9001-2015 (ISO 9001)
  • (Сертификат соответствия № РОСС RU.3992.04ФЖШ0.0145. Срок действия до 28.03.2019 года  на  соответствие требованиям ГОСТ  ISO 9001-2015   (ISO 9001:2011)  органом  по  сертификации  ООО «Главстандарт»  в  2016 году)
  • ЗАО «Опытное машиностроительное производство» имеет собственную лабораторию неразрушающего контроля (Свидетельство СТЭК  № 68А050401 от 29.01.2015 г.об аттестации лаборатории неразрушающего контроля ЗАО «Опытное машиностроительное производство»)
  • На предприятии внедрено 37 стандарта  описывающих все производственные процессы .
  • ЗАО «Опытное машиностроительное производство»  также имеет несколько программ обеспечения качества ( ПОК , ПОКАС, РК и т.д. )
  • Весь персонал предприятия имеет необходимые допуски и прошел
  • Обучение необходимое для выполнения работ .


5. Предприятие осуществляет подготовку и окраску оборудования , в соответствии с требованиями Заказчика , включая нанесение его символики и логотипов.

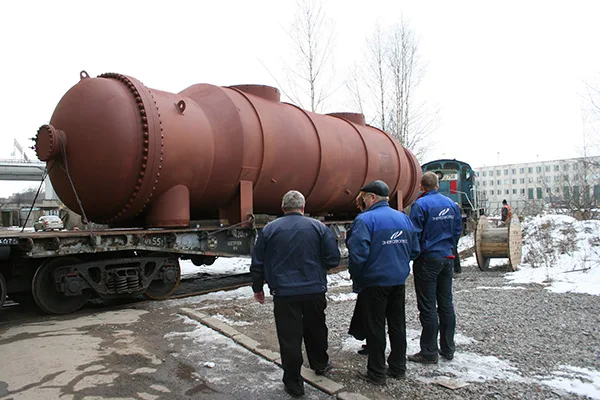

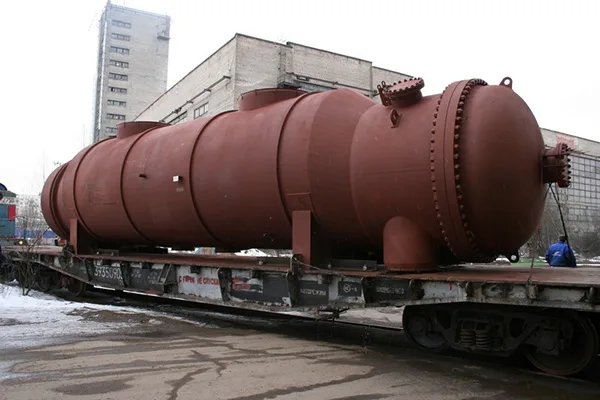

6. Доставка : наличие у  ЗАО "Опытное машиностроительное производство" возможности отгрузки как автотранспортом так и жд транспортом так возможности отгрузки из  речного порта - речным и морским транспортом.

обеспечивает возможность поставки в любую точку земного шара уникальных крупногабаритных аппаратов полностью в собранном виде и весом до 200 тонн с максимальной степенью готовности, позволяющей значительно сократить сроки монтажа.


7. Обеспечиваем гарантийные обязательства, в соответствии с законодательством, а также по требованию Заказчика сервисное и пост гарантийное обслуживание.
